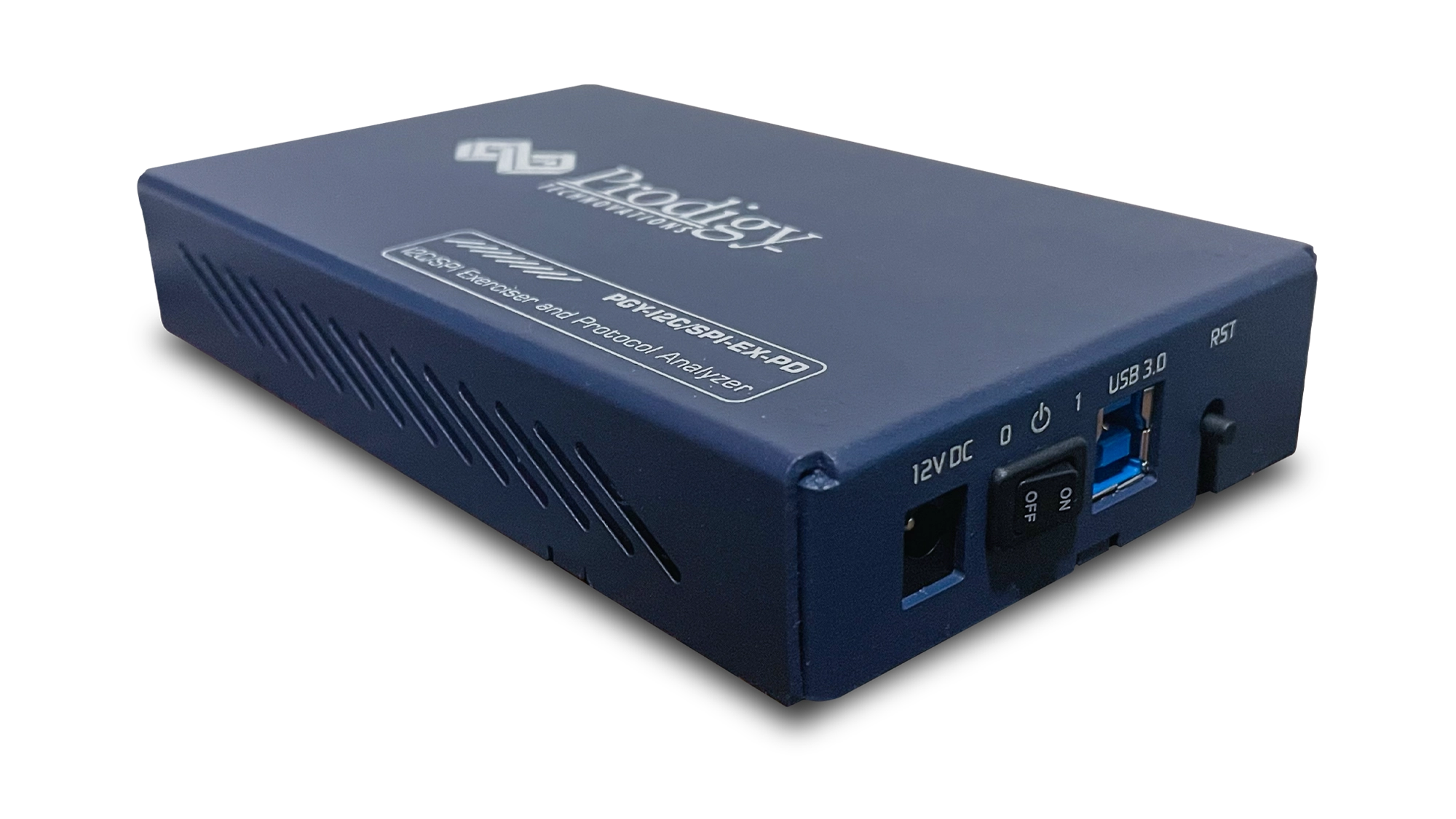

I2C/SPI 练习器和协议分析器
I2C/SPI 协议分析仪和练习器（PGY-I2C/SPI-EX-PD）协议分析仪具有多种功能，可捕捉和调试主机与被测设计之间的通信。 PGY-I2C/SPI-EX-PD 是一款领先的仪器，通过将 PGY-I2C/SPI-EX-PD 配置为主站/从站，生成 I2C/SPI 通信并解码 I2C/SPI 协议解码数据包，设计和测试工程师可对各自的 I2C 或 SPI 设计进行规格测试。
I2C 是一种双线接口，用于连接嵌入式系统中的低速设备，如微控制器、EEPROM、A/D 和 D/A 转换器、I/O 接口和其他小型外设。 许多集成电路都使用 I2C 总线，而且易于实现。 任何微控制器都能与 I2C 总线通信。 I2C 总线可以在慢速设备上通信，也可以使用高速模式传输大量数据。
SPI 是微控制器与传感器、ADC、DAC、移位寄存器、SRAM 等外围集成电路之间广泛使用的接口之一。 SPI 是一种基于主从的同步全双工接口。 主站和从站可同时传输数据。 SPI 接口可以是 3 线制或 4 线制。
PGY-I2C/SPI-EX-PD 是一款领先的仪器，通过将 PGY-I2C/SPI-EX-PD 配置为主站/从站，生成 I2C/SPI 流量并解码 I2C/SPI 协议解码数据包，设计和测试工程师可以测试各自的 I2C 或 SPI 设计是否符合规范。
使用多视图进行综合协议分析
多域视图在单一图形用户界面中提供 I2C 或 SPI 协议活动的完整视图。 用户可以轻松设置分析仪以进行被动监控，或使用图形用户界面或脚本来生成 I2C 或 SPI 流量。 用户可从设置菜单中设置不同的触发条件，以捕捉特定事件中的协议活动，并解码主站和从站之间的转换。 解码结果可在时序图和带有自相关性的协议列表窗口中查看。 这种全面的信息视图使其成为业内最佳产品，为调试 I2C 或 SPI 协议活动提供了易于使用的解决方案。 向主机系统 HDD/SSD 连续传输流协议活动可确保无缝滚动模式操作，而无需在 DUT/s 设置为不同状态时重新捕获数据，从而节省测试时间。
锻炼者
PGY- I2C/SPI -EX-PD 支持使用图形用户界面和脚本生成 I2C 或 SPI 流量。 用户可使用图形用户界面生成流量，以测试 DUT。 基于脚本的图形用户界面可灵活地实时模拟完整的预期流量。
时序图和协议列表视图
时序视图提供了时钟和数据信号的总线图。 在数字定时波形上叠加协议位将有助于轻松调试协议解码数据。 光标和缩放功能可方便地分析时序图中的协议，查找任何时序错误。
协议窗口提供每个状态下的解码数据包信息和所有数据包细节。 协议列表窗口中选定的帧将在定时视图中自动关联，以查看数据包的定时信息。
强大的触发能力
PGY-I2C/SPI-EX-PD 支持简单触发功能。 分析仪可以触发任何协议数据包。 高级触发器可灵活监控多个触发条件，并可设置多个状态触发器。 用户可以启动定时器并触发定时器的起始值。
规格
