UHS-II 协议分析器(PGY-UHS-II SD/SDIO)是一种协议分析器,具有多种功能,可捕捉和调试主机与被测设计之间的通信。 PGY-UHS-II SD/SDIO UHS-II 协议分析仪是功能最丰富的综合协议分析仪,可用于捕获和调试 UHS-II 协议数据。 PGY-UHS-II 协议分析仪支持 FD156 和 HD312 数据速率。 这种创新型有源探头对被测设备(DUT)的电气负载最小,可在不影响被测设备性能的情况下捕获协议数据。

PGY-UHS-II SD/SDIO UHS-II 协议分析仪是功能最丰富的综合协议分析仪,可用于捕获和调试 UHS-II 协议数据。 PGY-UHS-II 协议分析仪支持 FD156 和 HD312 数据速率。 这种创新型有源探头对被测设备(DUT)的电气负载最小,可在不影响被测设备性能的情况下捕获协议数据。 PGY-UHS-II 协议分析仪可将协议数据流从 PGY-UHS-II 协议分析仪传输到主机系统(使用 USB 3.0 或 GbE 接口)。 通过全面的数据解码、协议测试和错误分析,可以验证 UHS-II 主机和设备之间的通信。

PGY-UHS-II 协议分析仪允许设计和测试工程师测试和调试 SD UHS-II 接口触发的命令、响应、数据或 CRC 错误。 PGY-UHS-II 协议分析仪可即时解码 CCMD、DCMD、MSG、DATA 及其参数。 分析 “功能以图形方式显示所采集时间段内的命令、响应、数据和操作频率。

主要特征

  • 对协议数据进行持续监控和流式传输,以捕获独家事件(超过 30GB 数据捕获量)
  • 对采集的数据进行协议完整性、DCMD、CCMD、MSG 和 DATA 协议测试
  • 在 PGY-UHS-II 采集协议数据时,即时显示协议活动,几乎可对协议活动进行实时分析
  • 基于硬件的协议感知触发功能可捕捉特定事件
  • 根据 CRC 错误条件触发,可捕捉不常见的错误事件
  • 用户可以通过解码命令和响应参数来识别异常情况
  • 分析功能通过绘制命令、响应、数据和操作频率与获取时间的关系图,对获取的协议数据进行分析
  • 解码设备寄存器,便于分析
  • 过滤功能可让您查看解码协议数据包中的特定数据包
  • 搜索协议活动中的特定事件
  • 易于使用的软件用户界面降低了协议分析的学习曲线
  • 软件旨在处理长时间捕获和显示解码数据,而无需占用主机的大量资源
  • 在协议活动中插入标记有助于将输入数字信号与协议活动关联起来
  • 触发任何特定协议事件的信号,从而触发示波器等其他仪器
  • 使用 USB3.0 或千兆以太网接口连接主机系统
  • 使用 GbE 接口灵活升级硬件固件,便于现场升级固件
  • 解码后的数据包可导出为 CSV 文件,以便进一步分析

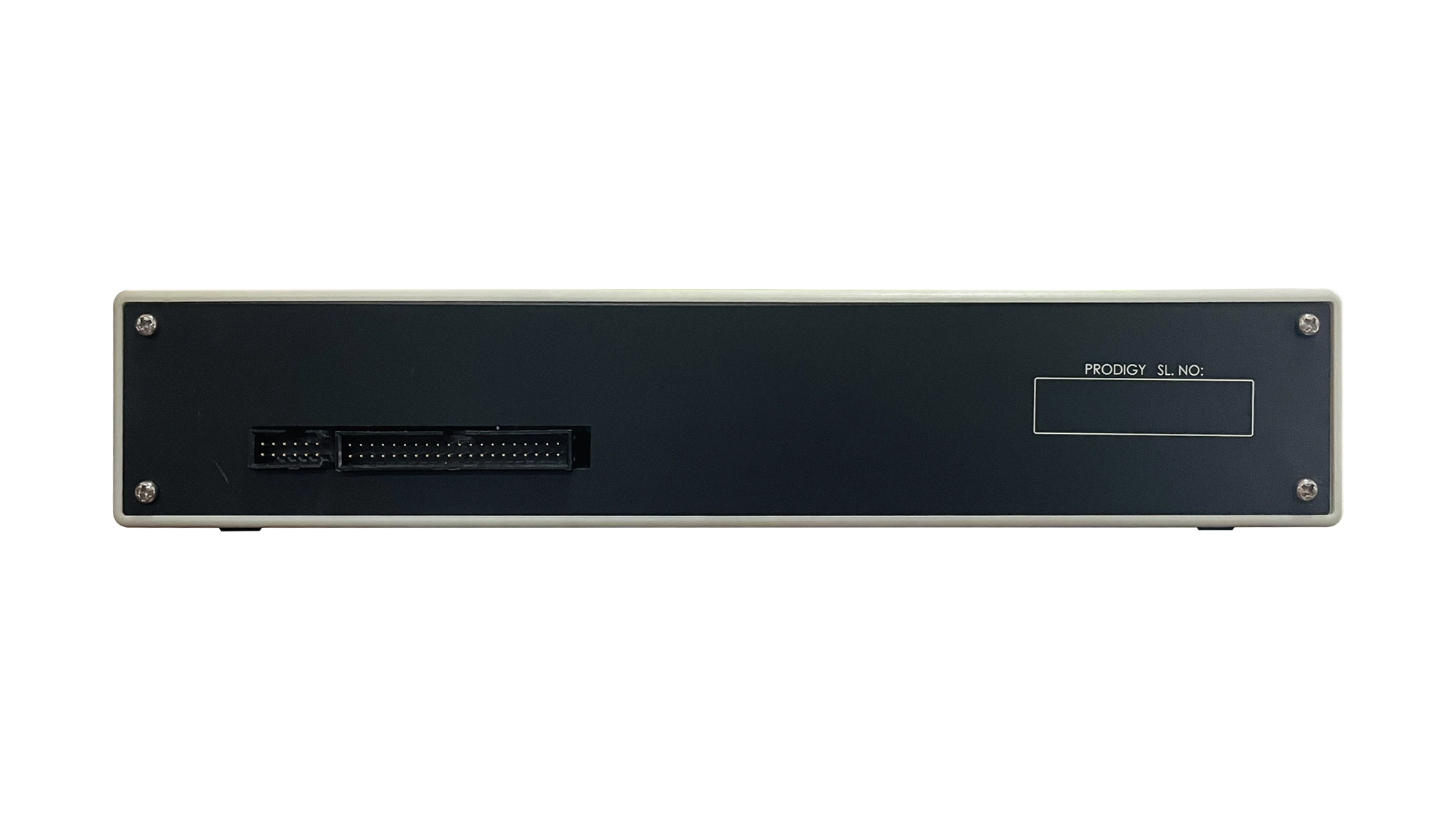

PGY-UHS II SD SDIO UHS II Protocol Analyzer

规格

Interfaces Supported

SD4.0 (UHS-II), FD156 and HD312, SDIO

Protocol Decode

CCMD, DCMD, MSG, DATA, Arguments, Device registers

Data Decode

Supported

Protocol Test

Protocol Integrity, CRC Errors, Timing values,

Data CRC Errors, Reserved commands

Storage Capability

Continuous streaming of protocol activity

up to 30GB

Capture Mode

Manual Run/Stop, Time-specific

Trigger on

DCMD. CCMD, MSG, SYN, BSYN, DIR, LIDL DID, SDB. SOP, EOP EDB

Trigger Actions

Capture data and/or trigger out signal

Host Machine Minimum Requirements

Microsoft Windows 8, Windows 7, 16GB of RAM; Storage with at least 50 GB HDD space for the storing the acquired cata: Display with resolution

of at least 1024×768

设置

PGY-UHS-II 协议分析仪提供用于主机连接的 USB 3.0 和千兆以太网 (GBe) 接口。 PGY-UHS-II 软件在主机中运行,可配置 PGY-UHS-II 硬件,用于 UHS-II 协议分析存储。

UHS-II 中间体

Prodigy Technovations 提供 UHS-II 夹具/接口。 这样,用户就可以探测 UHS-II 信号,监控主机和设备之间的协议。

综合协议分析

PGY-UHS-II 软件提供业界最佳的协议分析功能。 易于使用的界面缩短了协议分析时间。 协议解码列表的时间戳视图便于查看主机和设备之间的协议活动。 只需点击一下按钮,用户就能从设备上获得响应参数的解码。 寄存器解码可提供设备的详细信息。 分析功能可快速深入了解协议活动,而无需查看完整的协议活动。

强大的解码能力 寄存器

PGY-UHS-II 协议分析器可快速解码 UHS-II 寄存器并显示寄存器过滤器名称。 通过这些解码表可以识别正在设置的主机和设备设置,并快速进行调试。 上图显示了主机和设备之间的通用功能和设置。

数据包分析

如果数据传输为 FD156 和 HD512 模式,PGY-UHS-II 会自动识别。 PGY-UHS-II 将解码数据命令并识别数据是否为 HD 和 FD 模式,然后捕获数据。 可以查看每个命令的捕获显示。 数据块显示如下:

软件将验证 CRC 值,并用红色标出任何 CRC 失效。 每个数据块的数据以 HEX 和 ASCII 格式显示。

分析

PGY-UHS-II 提供分析功能,可在时域视图中显示主机、设备和数据交换的时间戳数据包。 这样,用户就可以查看主机和设备之间的协议活动流量。

用户可将解码后的协议导出为 Txt 文件,以便在用户环境中进行记录和进一步分析。
