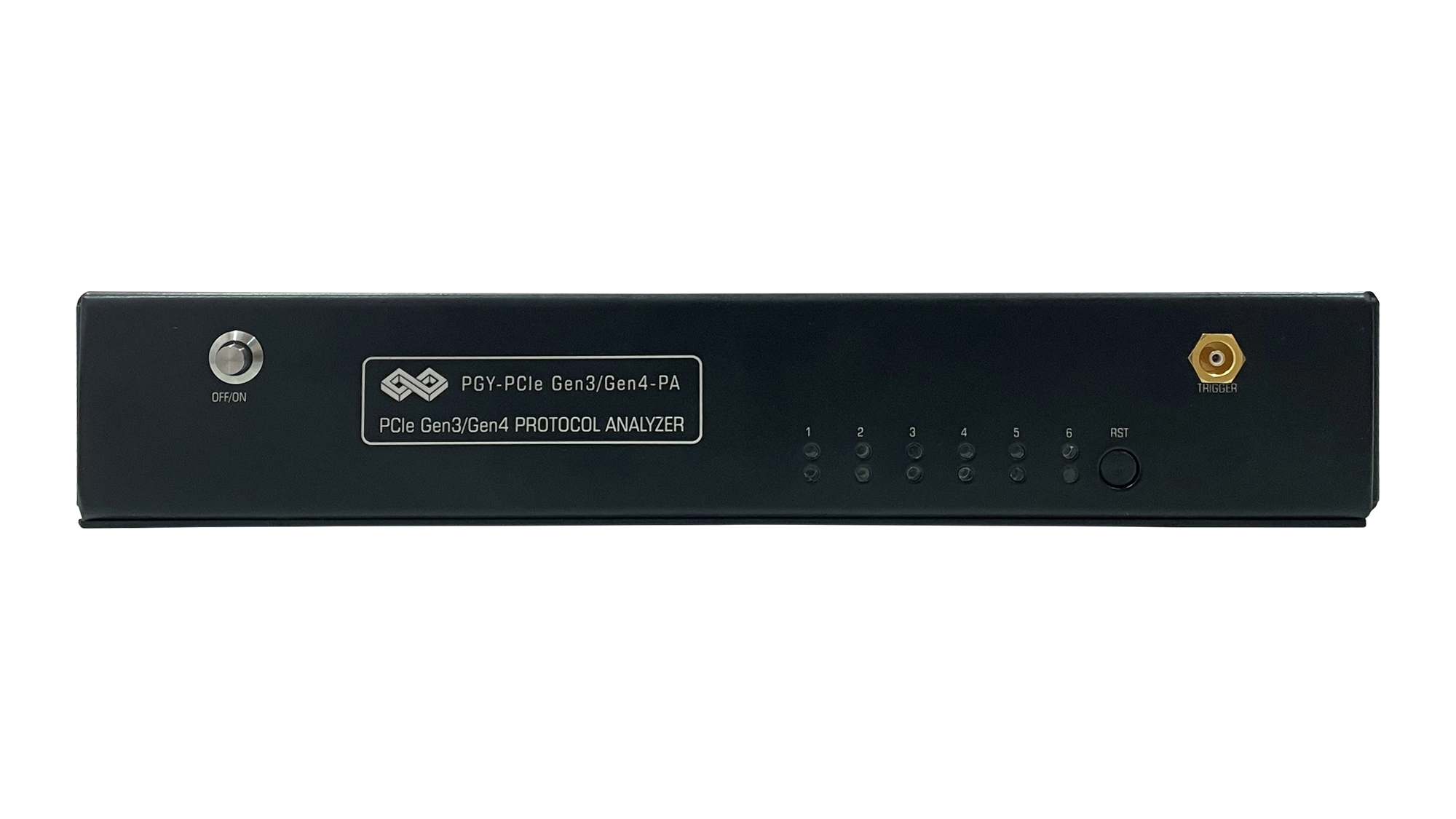

PCIe Protocol Analyzer

PCIe
Protokoll-Analysator

Präsentation

Anwendungshinweise

Der PGY-PCIeGen3/4-PA ist ein PCIe Protocol Analyzer, der Protokollanalysen bis zu PCIe Gen4-Geschwindigkeiten unterstützt. PCIe-Design- und -Testingenieure können auf einfache Weise Traces bei 2,5, 5,0, 8 und 16GT/s zu einem bestimmten Ereignis erfassen und aufzeichnen und erhalten sofort Fehlerberichte zu einem erschwinglichen Preis. Dies ermöglicht es den Design- und Testingenieuren, die Entwicklungszeit zu verkürzen und die Time-to-Market-Anforderungen zu erfüllen. PCIe Gen4-Daten werden mit Hilfe von Interposern zwischen dem Root-Komplex und dem Endpunkt (Device under test) erfasst. PCIe Gen4-Interposer werden unterstützt. Die Software des PCIe Gen4 Protocol Analyzer bietet eine vollständige Dekodierung und Fehleranalyse von Transaction Layer Packets (TLPs), Data Link Layer Packets und mit LTSSM-Informationen.

Wesentliche Merkmale

  • PCIe Gen1/2/3/4-X4 Protokoll Dekodierung und Analyse.
  • Unterstützt derzeit den vierspurigen PCIeGen1/2/3/4-Bus.
  • Aktiv M.2 Steckverbinder-Interposer für Geschwindigkeiten bis zu PCIe Gen4 ist Standardangebot mit Protokollanalysator.
  • Optional Passiv M.2 Steckverbinder-Interposer für Geschwindigkeiten bis zu PCIe Gen3.
  • Optionale Lötkolbenspitzen für vier Lanes für Geschwindigkeiten bis zu PCIe Gen3 (8Gbps)
  • Protokolldekodierung von TS1, TS2, TLP, DLLP Paketen.
  • Hardwarebasierte Protokollpaket-Filterfunktionen TS1, TS2 und IDLE.
  • Softwarebasierte Such-, Ein- und Ausfilterungsfunktionen.
  • Hardware-basierte protokollgesteuerte Triggerfunktionen.
  • Erweiterte mehrstufige if-then-else-if-Trigger-Funktionen.
  • Standardmäßige Puffergröße von 16 GB und erweiterbar auf 64 GB kombiniert für TX und RX.
  • Auslösung basierend auf TS1, TS2, TLP und DLLP Paketinhalt.
  • Detaillierte Ansicht der einzelnen TLP/DLLP mit allen Feldwerten.
  • LTSSM-Analyse für PCIe-Protokollverkehr.
  • Speichersegmentierung mit jedem Segment mit unterschiedlichen Auslösebedingungen¹.
  • Das Trigger-Ausgangssignal bei einem Triggerereignis ermöglicht die Triggerung anderer Instrumente, wie z. B. eines Oszilloskops.
  • Schnittstelle zum Host-System über USB 3.0.
  • Dekodierte Datenpakete können zur weiteren Analyse in eine .txt-Datei exportiert werden.
  • Der PGY Protocol Analyzer ist leicht und kann für Vor-Ort-/Feldtests eingesetzt werden.
  • Das Gerät ist vor Ort aufrüstbar und lässt sich leicht auf die neuesten Funktionen aktualisieren.

1. Wird in unserer zukünftigen Version unterstützt werden

PCI Protocol Analyzer

Durch das Ablöten aktiver Sonden können die MPHY-Prüfpunkte abgetastet werden. Dies ermöglicht es den Design- und Testingenieuren, den UFS-Verkehr zwischen dem Host und dem UFS-Speicher mit hoher Signaltreue zu erfassen. Die Testingenieure von heute müssen die Anwendungsszenarien in ihren Labors testen, die reale Anwendungsfälle nachahmen. Der PGY- UFS4.0-PA, UFS Protocol Analyzer wurde entwickelt, um Ingenieure in die Lage zu versetzen, den Datenverkehr zwischen dem Host und dem Gerät während der Ausführung der verschiedenen Anwendungsszenarien genau zu überwachen und zu analysieren.

Die Windows-basierte Protokollanalysesoftware bietet die branchenweit beste Protokollkorrelation zwischen UFS-, UniPro- und MPHY-Schichten. Durch die zeitliche Korrelation zwischen den verschiedenen Protokollschichten wird die Debugging-Zeit von Entwürfen erheblich reduziert. Das Floating-Window-Design dieser Software ermöglicht es Ingenieuren, die UFS-Ansicht, die UniPro-Ansicht und die MPHY-Ansicht auf verschiedenen Computermonitoren zu betrachten und die UFS-Pakete automatisch mit der MPHY-Schicht zu korrelieren. Dies erleichtert die Analyse der Gigabytes an Protokolldaten.

Prodigy Interposers

PGY-UFS 4.0-PA UFS Protocol Analyzer ist mit mSMP-Flexi-Koaxialkabeln an Lötkolbenspitzen angeschlossen. Die aktiven Sondenspitzen werden über ein Leistungsmodul versorgt, das von PGY-UFS4.0-PA gespeist wird. Der Protokollanalysator wird über eine USB3.0-Schnittstelle mit dem Host-Computer verbunden. Die Hochgeschwindigkeits-Host-Konnektivität und der 16-GB-Puffer ermöglichen ein kontinuierliches Streaming von Protokolldaten auf die Host-SSD und den Speicher über einen längeren Zeitraum. Die Software bietet mehrere Ansichten wie die MPHY-Ansicht, die UniPro-Ansicht und die UFS-Ansicht. Jede Ansicht listet die jeweiligen Protokollpakete und ihre Details mit einer Korrelation der einzelnen Schichten zur einfachen Fehlersuche auf. Der leichtgewichtige Analyzer ist bei Feldbesuchen einfach zu tragen.

UFS-Protokollschicht

PGY-UFS 4.0-PA Software kann jeden UFS-Paketparameter in einem Listenfenster anzeigen. Mit der rechten Maustaste werden alle Paketparameter aufgelistet, die der Benutzer auswählen kann. Die Benutzer können die Schriftarten oder die Hintergrundfarbe zur einfachen Identifizierung der einzelnen UFS-Pakete farblich kennzeichnen.

PACP und Unipro Ansicht

Die PGY-UFS4.0-PA Software trennt die PACP-Pakete in einer separaten Ansicht, um die Analyse der Pakete zur Änderung des Stromversorgungsmodus und die Verknüpfung mit UniPro-Paketen zu erleichtern. Die Benutzer können die MPHY-Zustände “stall”, “prepare” und “sync” in der UniPro-Ansicht anzeigen, abgesehen von der Benutzerauswahl für DL_Data und AFC/NACK-Paketdetails.

Fehlerereignisse, Suche und Filter

PGY-UFS3.X-PA Software führt die Live-Dekodierung durch und listet alle Ereignisse auf. Die Liste der Ereignisse ist in dieser Abbildung dargestellt. Die Benutzer können die Fehler in den erfassten Protokolldaten leicht feststellen. Bei einer großen Puffererfassung ist es äußerst schwierig, die Fehler zu lokalisieren. Die Software PPGGY-UFS3.X-PA vereinfacht dies jedoch durch die Auflistung von Ereignissen während der Dekodierung der erfassten Daten. Mit Search and Fliter können Sie die Fehlerereignisse oder UFS-, UniPro- oder PACP-Pakete in den Protokolllistenfenstern direkt auffinden. Ein- und Ausfilterung erleichtern die Anzeige der gewünschten Daten im Protokolllistenfenster

Umfassende Protokollanalyse mit Multi-View

PGY-UFS4.0-PA UFS Protocol Analyzer bietet eine USB3.0-Schnittstelle für den Anschluss an einen Host-Computer. Die Hochgeschwindigkeits-Host-Konnektivität ermöglicht das kontinuierliche Streaming von Protokolldaten auf die Host-Festplatte und den Speicher über einen langen Zeitraum. Die Software bietet mehrere Ansichten wie die MPHY-Ansicht, die UniPro-Ansicht und die UFS-Ansicht. Jede Ansicht listet die jeweiligen Protokollpakete und ihre Details mit einer Korrelation der einzelnen Schichten zur einfachen Fehlersuche auf.

Die benutzerfreundliche Oberfläche von PGY Protocol Analyzer reduziert die Zeit für die Protokollanalyse. Die mit einem Zeitstempel versehene Ansicht der Protokolldekodierungsliste bietet einen einfachen Überblick über die Protokollaktivitäten zwischen dem Host und dem Gerät. Mit einem Mausklick kann der Benutzer die Dekodierung jedes Pakets und die vorgesehene Funktion einsehen. Die Floating-Window-Architektur der Software ermöglicht es dem Benutzer, jede Protokollschicht auf separaten Monitoren zu sehen, um die Fehlersuche zu erleichtern. Die Autokorrelation jedes ausgewählten Pakets von der UFS- zur MPHY-Schicht vereinfacht die Fehlersuche

UFS Sondierungslösungen

PGY-UFS4.0-PA UFS Protocol Analyzer bietet eine USB3.0-Schnittstelle für den Anschluss an einen Host-Computer. Die Hochgeschwindigkeits-Host-Konnektivität ermöglicht das kontinuierliche Streaming von Protokolldaten auf die Host-Festplatte und den Speicher über einen langen Zeitraum. Die Software bietet mehrere Ansichten wie die MPHY-Ansicht, die UniPro-Ansicht und die UFS-Ansicht. Jede Ansicht listet die jeweiligen Protokollpakete und ihre Details mit einer Korrelation der einzelnen Schichten zur einfachen Fehlersuche auf.

Die benutzerfreundliche Oberfläche von PGY Protocol Analyzer reduziert die Zeit für die Protokollanalyse. Die mit einem Zeitstempel versehene Ansicht der Protokolldekodierungsliste bietet einen einfachen Überblick über die Protokollaktivitäten zwischen dem Host und dem Gerät. Mit einem Mausklick kann der Benutzer die Dekodierung jedes Pakets und die vorgesehene Funktion einsehen. Die Floating-Window-Architektur der Software ermöglicht es dem Benutzer, jede Protokollschicht auf separaten Monitoren zu sehen, um die Fehlersuche zu erleichtern. Die Autokorrelation jedes ausgewählten Pakets von der UFS- zur MPHY-Schicht vereinfacht die Fehlersuche

Spezifikationen

Data Rates Supported

PCIe Gent, Gen2, Gen 3, Gen 4. (with Option PCIe4)

Link Width

Four lanes (Four TX and Four RX).

Probes

Active M.2 Interposer (Standard)

Solder Down Active Probes for speeds up to PCIe Gen3.(optional)

Protocol Decode

TSL TS2, TLP, DUP SOS, IDLE, EIOS, EIEOS, FTS, SKP

Trace Capture Size

Supports Continuous streaming of Protocol data to Host computer SSD/HDD. And Post Capture up to buffer size.

Trigger

Based on TST TS2, TLP, DLLP.

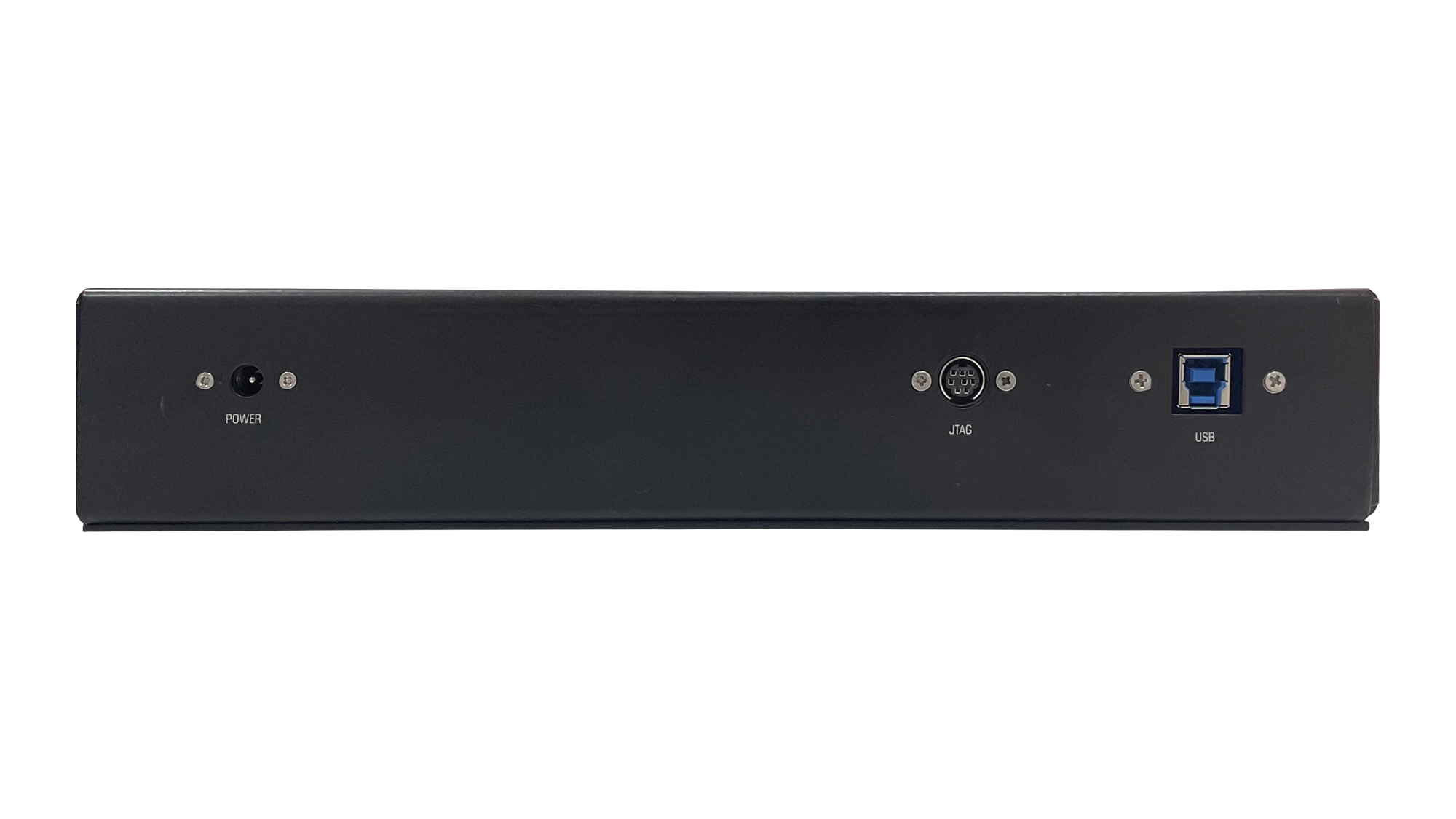

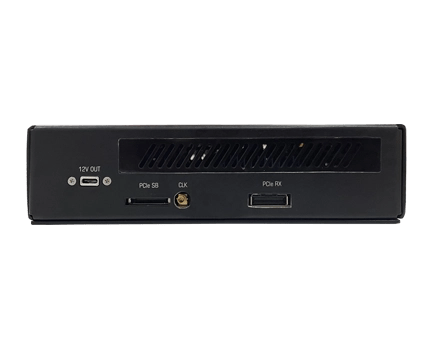

Connectors

Interface for Active probes. Trigger in/out SMA connectors.

Interface for Host Computer

USB 3.0

Host Computer Requirements

Processor: Intel i7 10" Generation or better (Equivalent)

Operating System: Windows 7/8.0/81/10 64bit OS RAM: minimum 1608 but the product would give a faster response for 3208/6408/more.

Storage: 25608 SSD or more (minimum storage capacity of 108 should be available in the hard disk drive. User can use more storage based on trace storage requirement)

Display resolution: 1024x768

Interface: Host computer should support USB 3.0 interface

Dimension (WxHxD)

(WxHxD) (205x5x25) cms.

Weight

Approx 4 kg

Power Requirement

12V 6A DC Power Supply (AC/DC Supplied along with Analyzer).
