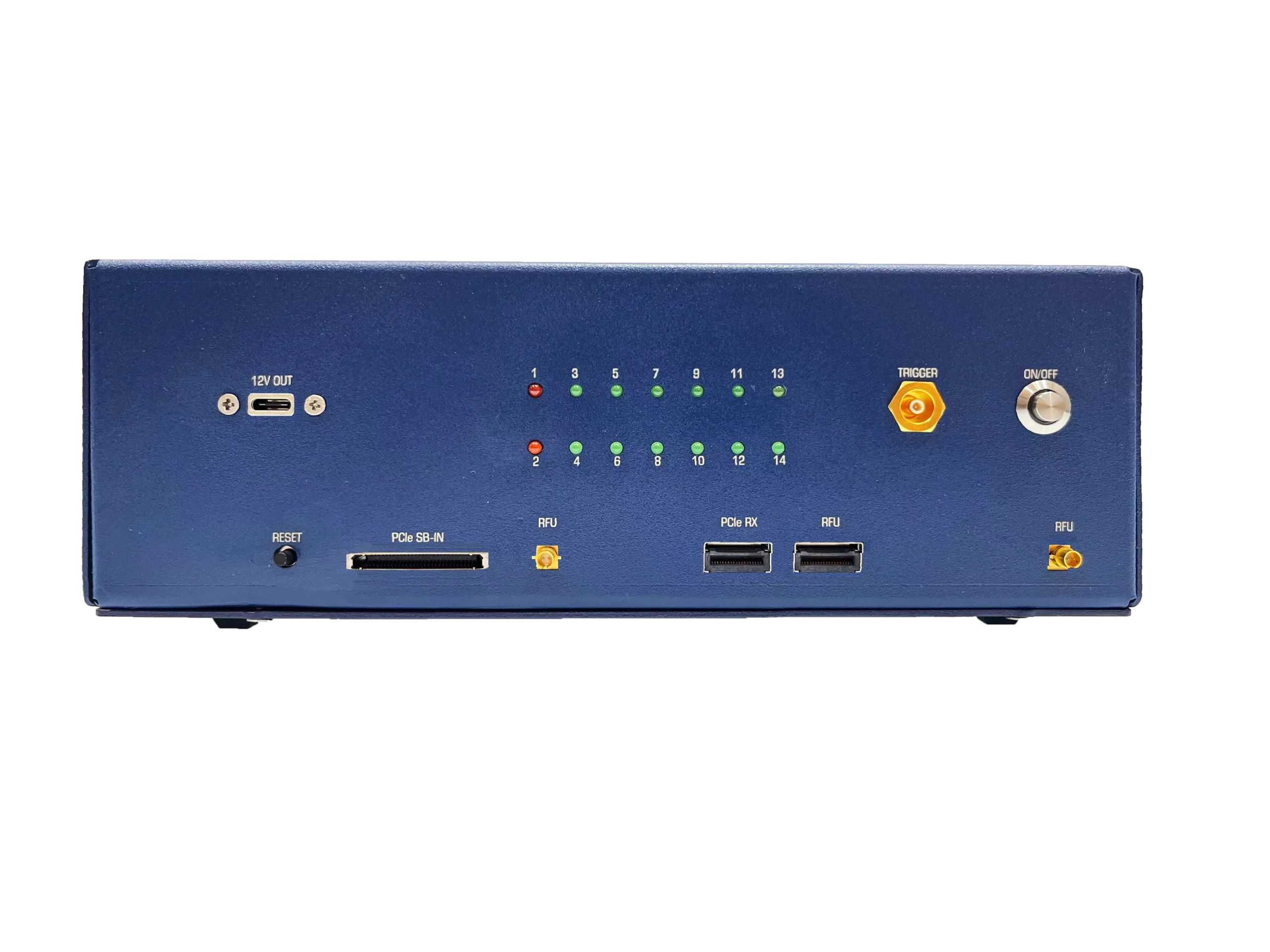

PGY-PCIeGen3/4-PA 是一款 PCIe 协议分析仪，支持高达 PCIe Gen4 速度的协议分析。PCIe 设计和测试工程师可以在特定事件中以 2.5、5.0、8 和 16GT/s 的速度轻松捕获和记录轨迹，并以合理的价格即时获得错误报告。这使设计和测试工程师能够缩短开发时间，满足产品上市时间的需求。PCIe Gen4 数据是通过根络和端点（被测设备）之间的内插器采集的。PCIe Gen4 协议分析仪的软件可对事务层数据包 (TLP)、数据链路层数据包以及 LTSSM 信息进行完整的解码和错误分析。
主要特征
- PCIe Gen1/2/3/4-X4 协议解码与分析。
- 目前支持四通道 PCIeGen1/2/3/4 总线。
- 活动 M.2 连接器内插件的速度可达 PCIe Gen4，是协议分析仪的标准配置。
- 可选无源 M.2 连接器插接器，速度可达 PCIe Gen3。
- 用于四通道的可选向下焊接探针端头，速度可达 PCIe Gen3 (8Gbps)
- TS1, TS2, TLP, DLLP 数据包的协议解码。
- 基于硬件的协议包 TS1、TS2 和 IDLE 过滤功能。
- 基于软件的搜索、滤入和滤出功能。
- 基于硬件的协议感知触发功能。
- 先进的多级 if-then-else if 触发功能。
- 标准缓冲区大小为 16GB，TX 和 RX 的总和可扩展至 64GB。
- 根据 TS1、TS2、TLP 和 DLLP 数据包内容触发。
- 详细查看每个 TLP/DLLP 的所有字段值。
- 针对 PCIe 协议流量的 LTSSM 分析。
- 内存分段，每个分段有不同的触发条件¹。
- 触发事件时的触发输出信号可触发示波器等其他仪器。
- 使用 USB 3.0 连接主机系统。
- 解码后的数据包可导出为 .txt 文件，以便进一步分析。
- PGY 协议分析仪重量轻，可用于现场/实地测试。
- 可现场升级，使设备易于维护，以适应最新的功能设置。
1. 未来版本将支持该功能
焊下有源探针可对 MPHY 测试点进行探测。 这样，设计和测试工程师就能以高信号保真度捕捉主机和 UFS 内存之间的 UFS 流量。 当今的测试工程师需要在实验室中模拟现实生活中的用例场景进行测试。 PGY- UFS4.0-PA、UFS 协议分析仪的设计目的是让工程师能够在执行各种用例方案时密切监控和分析主机与设备之间的流量。
基于 Windows 的协议分析软件在 UFS、UniPro 和 MPHY 层之间提供业界最佳的协议相关性。 不同协议层之间的时间相关性大大减少了设计的调试时间。 该软件的浮动窗口设计允许工程师在不同的计算机显示器上查看 UFS 视图、UniPro 视图和 MPHY 视图，并自动将 UFS 数据包与 MPHY 层关联起来。 这使得在分析千兆字节的协议信息时非常容易。
Prodigy Interposers
PGY-UFS 4.0-PA UFS 协议分析仪使用 mSMP Flexi 同轴电缆与焊头连接。 有源探头由一个电源模块供电，该模块由 PGY-UFS4.0-PA 供电。 协议分析仪通过 USB3.0 接口与主机连接。 高速主机连接和 16GB 缓冲区可将协议数据流持续传输到主机固态硬盘和存储设备中更长的时间。 软件提供多种视图，如 MPHY 视图、UniPro 视图和 UFS 视图。 每个视图都列出了相应的协议数据包及其详细信息，并与各层相关联，以便于调试。 分析仪重量轻，便于实地考察时携带。
UFS 协议层
PGY-UFS 4.0-PA 软件可在列表窗口中显示每个 UFS 数据包参数。 右键单击可列出所有数据包参数供用户选择。 用户可以对字体或背景颜色进行颜色编码，以方便识别每个 UFS 数据包。
PACP 和 Unipro 观点
PGY-UFS4.0-PA 软件将 PACP 数据包分开显示，便于分析电源模式更改数据包和与 UniPro 数据包的链接。 除了用户可选择 DL_Data 和 AFC/NACK 数据包详情外，用户还可在 UniPro 视图中查看 MPHY 状态停滞、准备和同步信息。
错误事件、搜索和筛选
PGY-UFS3.X-PA 软件进行实时解码并列出所有事件。 事件列表如图所示。 用户可以轻松注意到捕获的协议数据中的错误。 在大型缓冲区捕获中，要找到错误极其困难。 但是，PPGGY-UFS3.X-PA 软件在解码捕获数据的同时列出事件，从而简化了这一过程。 Search and Fliter 可让您在协议列表窗口中直接查找错误事件或 UFS 或 UniPro 或 PACP 数据包。 通过 “滤入 “和 “滤出 “功能，可在协议列表窗口中轻松查看感兴趣的数据
使用多视图进行综合协议分析
PGY-UFS4.0-PA UFS 协议分析仪提供用于连接主机的 USB3.0 接口。 高速主机连接可将协议数据流长时间持续传输到主机硬盘和存储器。 软件提供多种视图，如 MPHY 视图、UniPro 视图和 UFS 视图。 每个视图都列出了相应的协议数据包及其详细信息，并与各层相关联，以便于调试。
PGY Protocol Analyzer 易于使用的界面缩短了协议分析时间。 协议解码列表的时间戳视图便于查看主机和设备之间的协议活动。 只需点击一下按钮，用户就能查看每个数据包的解码情况和预期功能。 浮动窗口软件架构允许用户在不同的监视器上查看每个协议层，便于调试。 从 UFS 到 MPHY 层的每个选定数据包的自相关性简化了调试工作
UFS 探测解决方案
PGY-UFS4.0-PA UFS 协议分析仪提供用于连接主机的 USB3.0 接口。 高速主机连接可将协议数据流长时间持续传输到主机硬盘和存储器。 软件提供多种视图，如 MPHY 视图、UniPro 视图和 UFS 视图。 每个视图都列出了相应的协议数据包及其详细信息，并与各层相关联，以便于调试。
PGY Protocol Analyzer 易于使用的界面缩短了协议分析时间。 协议解码列表的时间戳视图便于查看主机和设备之间的协议活动。 只需点击一下按钮，用户就能查看每个数据包的解码情况和预期功能。 浮动窗口软件架构允许用户在不同的监视器上查看每个协议层，便于调试。 从 UFS 到 MPHY 层的每个选定数据包的自相关性简化了调试工作
规格
Data Rates Supported | PCIe Gent, Gen2, Gen 3, Gen 4. (with Option PCIe4) |
Link Width | Four lanes (Four TX and Four RX). |
Probes | Active M.2 Interposer (Standard) Solder Down Active Probes for speeds up to PCIe Gen3.(optional) |
Protocol Decode | TSL TS2, TLP, DUP SOS, IDLE, EIOS, EIEOS, FTS, SKP |
Trace Capture Size | Supports Continuous streaming of Protocol data to Host computer SSD/HDD. And Post Capture up to buffer size. |
Trigger | Based on TST TS2, TLP, DLLP. |
Connectors | Interface for Active probes. Trigger in/out SMA connectors. |
Interface for Host Computer | USB 3.0 |
Host Computer Requirements | Processor: Intel i7 10" Generation or better (Equivalent) Operating System: Windows 7/8.0/81/10 64bit OS RAM: minimum 1608 but the product would give a faster response for 3208/6408/more. Storage: 25608 SSD or more (minimum storage capacity of 108 should be available in the hard disk drive. User can use more storage based on trace storage requirement) Display resolution: 1024x768 Interface: Host computer should support USB 3.0 interface |
Dimension (WxHxD) | (WxHxD) (205x5x25) cms. |
Weight | Approx 4 kg |
Power Requirement | 12V 6A DC Power Supply (AC/DC Supplied along with Analyzer). |
