I3C USBアダプタ

Model No: PGY-I3C_USB_Adapter

PGY-I3C_USB_Adapterは、関数呼び出しを使用してサードパーティアプリケーションからその機能を操作する機能を提供します。ハードウェアへのすべてのアクセスは、高レベルのアプリケーションプログラミングインターフェース(API)を通じて実行されます。これにより、ユーザーがI3Cインターフェースをセットアップして使用するために実行する必要がある一般的な手順がカプセル化されます。

Key Protocols
  • I3C
  • Free Online Technical SupportFree Online Technical Support
  • Free Software UpdatesFree Software Updates
  • Global Sales SupportGlobal Sales Support
  • Evaluation Units AvailableEvaluation Units Available
Request for Quote Request for Demo
  • 主な特長
  • 仕様
  • よくある質問

これにより、サードパーティアプリケーションが接続されたターゲットのI3C/I2Cバスにアクセスできるようになります。以下が含まれます

  • ノードをマスター/スレーブとして設定
  • トラフィック生成
  • ネットワークトラフィックのモニタリング
  • レポート生成

Linuxサポートを使用してI3C/I2Cトラフィックを生成するようにアナライザを簡単にセットアップできます。この情報表示により、業界最高水準の製品となり、I3Cプロトコルアクティビティをデバッグするための使いやすいソリューションとなっています。予算が非常に限られている場合でも、APIスクリプトを処理できるホストおよびデバイス構成が必要な場合に使用できます。この情報表示により、業界最高水準の製品となり、I3Cプロトコルアクティビティをデバッグするための使いやすいソリューションとなっています

Read More...

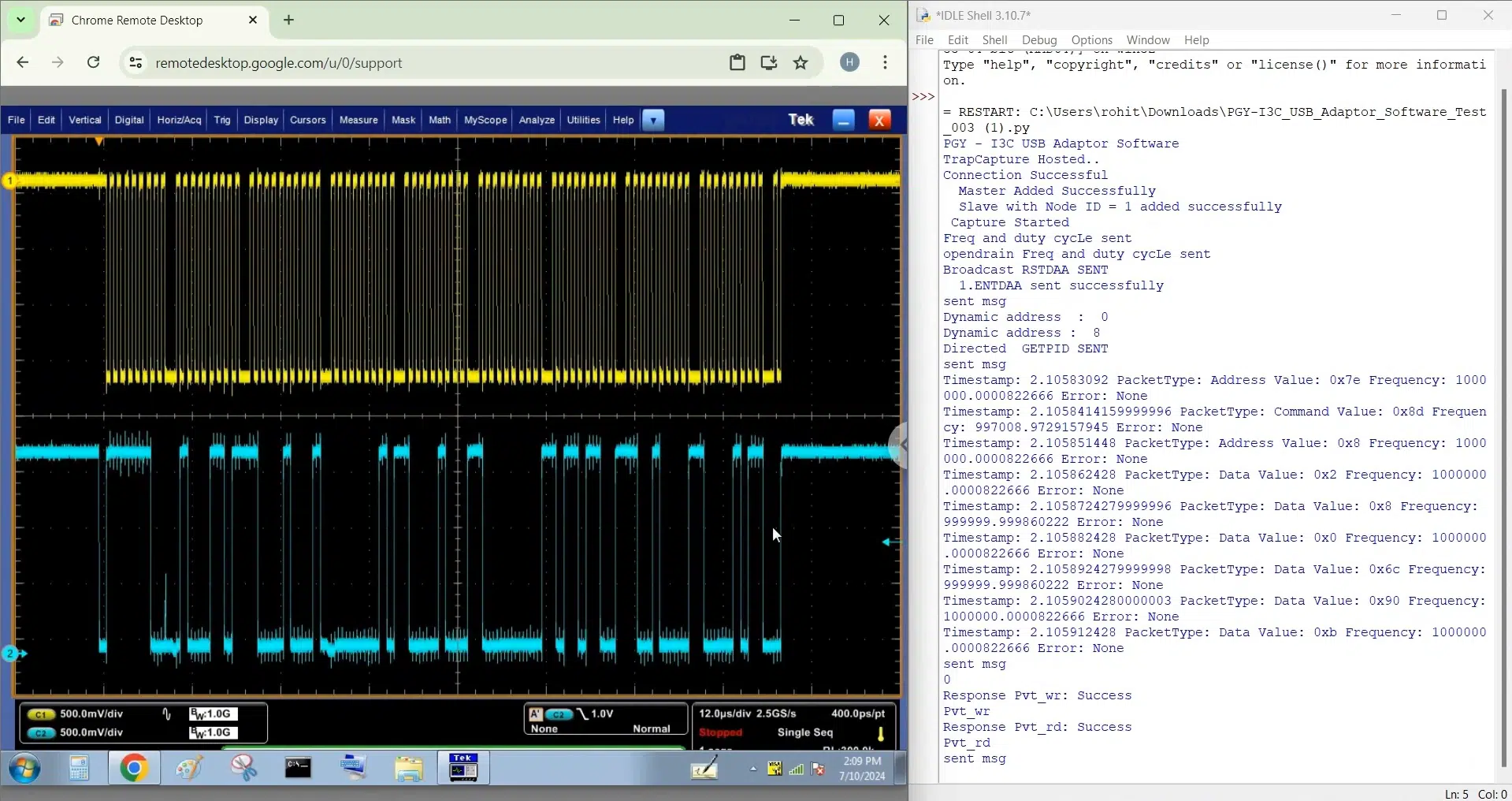

I3C USB Adapter Software GUI

Features/SpecificationsDescription
Exerciser:
Configurable1 Master + 1 Slave
I3C/I2C Traffic GenerationCustom I3C/I2C Traffic Generation
SCL Frequency Variation100KHz-12.5MHz
Simulate Real-world trafficSupported
Voltage Levels supportedFixed 1V, 1.2V, 1.8V, 2.5V, and 3.3V
Hot-Join and IBISupported
IBI Response FeatureNot supported
Clock to Data Delay (tCO)Supported, in steps of 10ns
Delay Between Messages (tIMG)Supported, in steps of ns, us, ms and seconds
Set up and Hold VariationsNot Supported
Error injectionNot Supported
CTS v1.1 SupportNot Supported
API SupportSupported in Python
CCC SupportAll CCC's are supported on the Master side as per I3C v1.0
Protocol Analyzer:
Protocol AnalysisI3C/I2C
Analyzer Resolution4ns
Capture DurationContinuous streaming of protocol data to host HDD/SSD for long-duration capture
Protocol Error ReportS0 to S5 types of errors as specified in the I3C
specifications
CRC errors in DDR traffic
ACK/NACK Errors (Slave)
Master Abort
Non-Standard frames
Non-standard Frames
Start, Stop and HDR exit patterns.
Custom CommandsNot Supported
Host ConnectivityUSB 2.0/3.0

比較分析:PGY-I3C-EX-PD vs PGY-I3C-EX-PD Lite vs PGY-I3C-USB-ADT

Key FeaturesPGY-I3C-EX-PDPGY-I3C-EX-PD LitePGY-I3C-USB-ADT
I3C Protocol Exerciser and Analyzer from 1Hz to 12.5MHz (SDR, HDR, TSP encoding)Yes (Beyond I3C Spec)Yes (1KHz to 12.5MHz as per I3C Spec)Yes (1KHz to 12.5MHz as per I3C Spec)
Master (Controller) and/either Slave Support (Target)Yes (1 Master + 3 Slave)Yes (1 Master + 1 Slave)Yes (1 Master + 1 Slave)
Amplitude and Timing VariationYes (1V to 3.3V in steps of 30mV)Fixed Amplitude (1V, 1.2V,1.8V, 2.5V, 3.3V)Fixed Amplitude (1V, 1.2V, 1.8V, 2.5V, 3.3V)
Protocol Error InjectionYesNoNo
Hot Join and In-Band Interrupt SupportYesYesNo
Hardware based Protocol Aware TriggerYesYesNo
13C Conformance Test Suite Support (13C-CTS)YesNoNo
API SupportYes (In Python and C++)OptionalYes(windows & Linux OS)
Electrical validation of 13C SpecificationNoNoNo
ApplicationsPost Silicon Protocol Validation, Pre Silicon Protocol Traffic Generation at Emulation and Prototype Design StageEmulation of Master or Slave, Application Engineering team, System Design and ValidationProduction Test Solution
PriceX0.5X0.2X
Value PropositionPerformance SolutionFirmware development and Field ApplicationProduction

ご注文情報

PGY-I3C_USB_Adapter:(v1.0仕様のみサポート)Linux/Windows用APIサポート。

Read More...

PGY-I3C-USB_Adapterの納品物

  • PGY-I3C_USB_Adapterユニット
  • USB 3.0ケーブル
  • DUTに接続するためのメスコネクタ付きフライングリードプローブケーブル
  • PGY-I3C_USB_AdapterソフトウェアCD
Read More...

I3C USBアダプタは、コンピュータをI3Cバスに接続し、エンジニアがデバイスの開発、テスト、デバッグ中にI3C通信を生成、モニタリング、制御できるようにします。

I3C USBアダプタは、I3Cプロトコルトランザクションを生成およびモニタリングして、デバイス間の通信を検証できます。エンジニアは、デバイスの応答をテストし、コマンドを実行し、開発中のバス通信のトラブルシューティングに使用できます。

はい。I3C USBアダプタは、I3C通信トラフィックを生成して、接続されたデバイスをテストし、さまざまなトランザクションシナリオ下でのコントローラとターゲットの動作を検証できます。

はい。I3C USBアダプタは、I3Cプロトコルテスト用のコントローラとターゲットの通信をサポートしており、エンジニアがトランザクションを生成し、接続されたデバイスと対話し、期待されるバス動作を検証できます。
