Protocol Exercisers & Analyzers

RFFE 协议分析仪和练习器

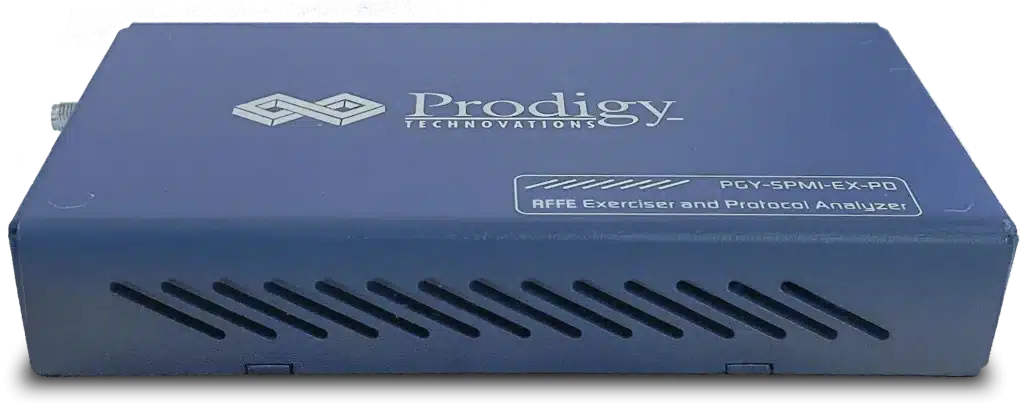

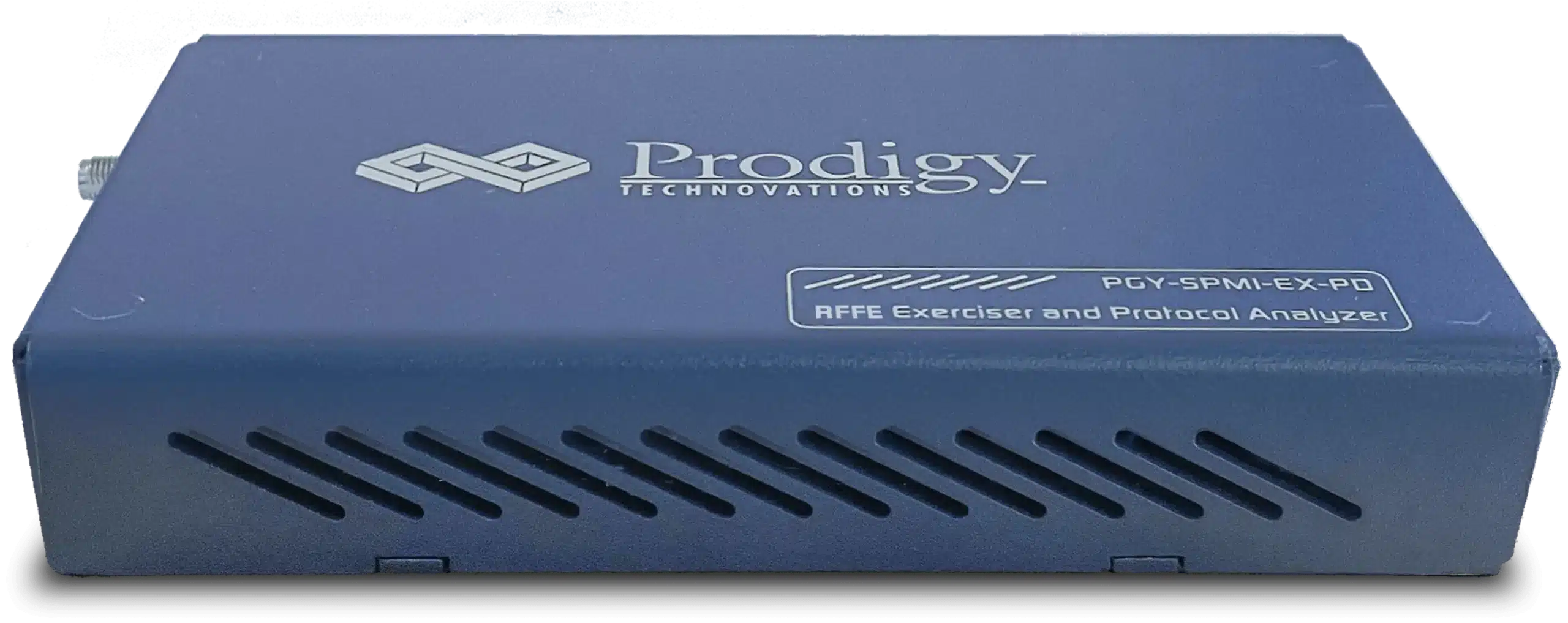

Model No: PGY-RFFE-EX-PD

RFFE 协议分析仪 (PGY-RFFE-EX-PD) 是一款具有多种功能的协议分析仪，用于捕获和调试主机与受测设计 (DUT) 之间的通信。射频前端控制接口 (RFFE) 串行总线接口正成为控制射频前端设备的首选。前端设备多种多样，如功率放大器 (PA)、低噪声放大器 (LNA)、滤波器、开关、电源管理模块和天线调谐器。它广泛应用于移动设备中。

PGY-RFFE-EX-PD 是领先的仪器，设计和测试工程师可以通过将 PGY-RFFE-EX-PD 配置为主机/从机、生成具有错误注入能力和幅度变化的 RFFE 流量以及解码 RFFE 协议数据包，来测试 RFFE 接口是否符合其规范。

Key Protocols
  • RFFE
  • Free Online Technical SupportFree Online Technical Support
  • Free Software UpdatesFree Software Updates
  • Global Sales SupportGlobal Sales Support
  • Evaluation Units AvailableEvaluation Units Available
Request for Quote Request for Demo
  • 关键特性
  • 规格参数
  • 技术库

关键特性

  • 支持 RFFE2.0/2.1 规范
  • 可配置为从机或主机
  • 支持以全速和半速生成不同的 RFFE 流量
  • 错误注入功能，如奇偶校验错误和 ACK/NACK 错误
  • 可变 RFFE 数据速率
  • 同步生成 RFFE 流量并进行总线协议解码
  • 协议解码总线的时序图
  • 协议活动的列表视图
  • 协议解码中的错误分析
  • 支持编写练习器脚本，以组合生成不同数据速率的多个数据帧
  • USB2/3 主机接口
  • 可灵活升级设备以适应不断发展的 RFFE 规范
Read More...
I3C electrical validation software on Tektronix oscilloscope showing compliance testing and decode. Prodigy Technovations

I3C Electrical Validation Software

多域视图

RFFE Protocol Analyzer Multi Domain View

多域视图在单个 GUI 中提供 RFFE 协议活动的完整视图。用户可以使用 GUI 或脚本轻松设置分析仪以生成 RFFE 流量。用户可以从设置菜单中设置不同的触发条件，以捕获特定事件的协议活动，并解码主从机之间的协议事务。解码结果可以在具有自动关联功能的时序图和协议列表窗口中查看。这种全面的信息视图使其成为行业领先的解决方案，为调试 RFFE 协议活动提供了易于使用的工具。

练习器

RFFE Exerciser View

PGY-RFFE-EX-PD 支持使用 GUI 和脚本生成 RFFE 流量。用户可以使用 GUI 生成简单的流量来测试 DUT。基于脚本的 GUI 提供了模拟真实世界中完整预期流量（包括错误注入）的灵活性。在此示例脚本中，用户可以生成如下 RFFE 流量：

  • 脚本第 4 行：向 USID 为 5 的从机写入寄存器 (REG Write)
  • 脚本第 5 行：从 USID 为 5 的从机读取寄存器 (REG Read)
  • 脚本第 8 行：向 USID 为 5 的从机写入扩展寄存器 (EXT REG Write)
  • 脚本第 9 行：从 USID 为 5 的从机读取扩展寄存器 (EXT REG Read)

时序图和协议列表视图

RFFE GUI

时序视图提供带有总线图的 SCLK 和 SDATA 信号图。在数字时序波形上叠加协议位将有助于轻松调试协议解码数据。光标和缩放功能方便在时序图中分析任何时序错误的协议。

RFFE Decoded Result

协议窗口提供每个状态下的解码数据包信息和所有数据包详情。在协议列表窗口中选择的帧将在时序视图中自动关联，以查看数据包的时序信息。

强大的触发功能

RFFE Advanced Trigger

PGY-RFFE-EX-PD 支持自动、简单和高级触发功能。分析仪可以针对任何协议数据包进行触发，例如扩展寄存器写入、扩展寄存器读取等消息。高级触发提供了监控多个触发条件的灵活性，并可以设置多状态触发机。

规格参数

PGY-RFFE SpecificationsFeaturesPGY-RFFE-EX-PD
Exerciser:
Configurable1 Master + 4 Slaves✔
RFFE Traffic GenerationCustom RFFE Traffic Generation✔
SCL Frequency32KHz to 52 MHz (45?)✔
Voltage Drive Level1.2V and 1.8V✔
SCL duty cycle variation25%, 50% and 75%✔
SCL and SDA delayUser defined in multiples of 5.2ns✔
Delay between two messagesUser defined✔
Error injectionParity error injection✔
Protocol Analysis:
SupportsRFFE 2.0/2.1 protocol decode✔
Protocol ViewsTiming Diagram View
Protocol Listing View
Bus-Diagram to display Protocol packets with timing diagram plot		✔
Protocol TriggerAuto (Trigger on any packet)
Simple (Trigger on any user defined RFFE packet)
Advanced (Multi-state & multi-level trigger capability)		✔
Capture DurationContinuous streaming Protocol Data✔
Protocol Error ReportParity✔
Host ConnectivityUSB 3.0 / 2.0 interface
