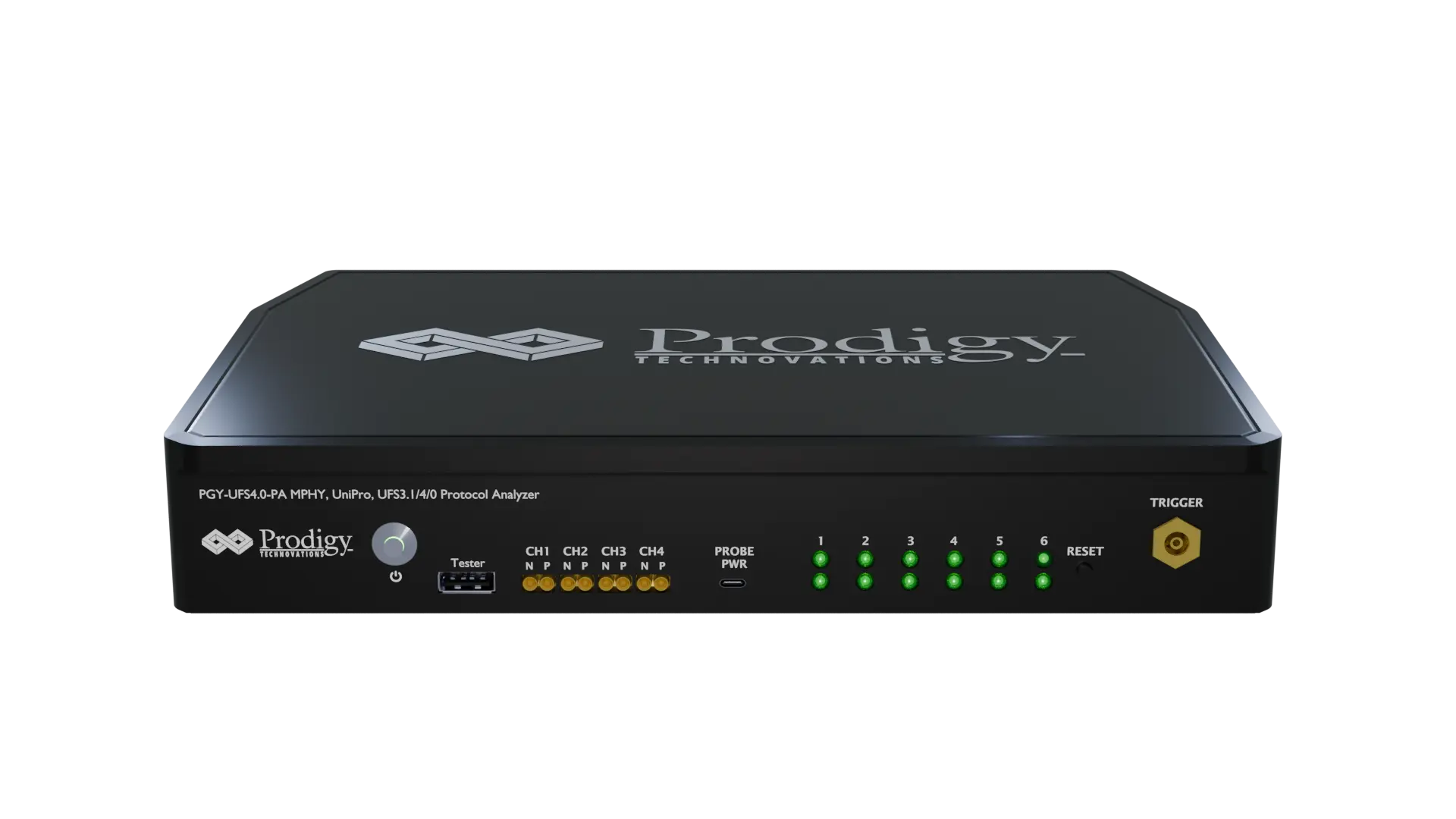

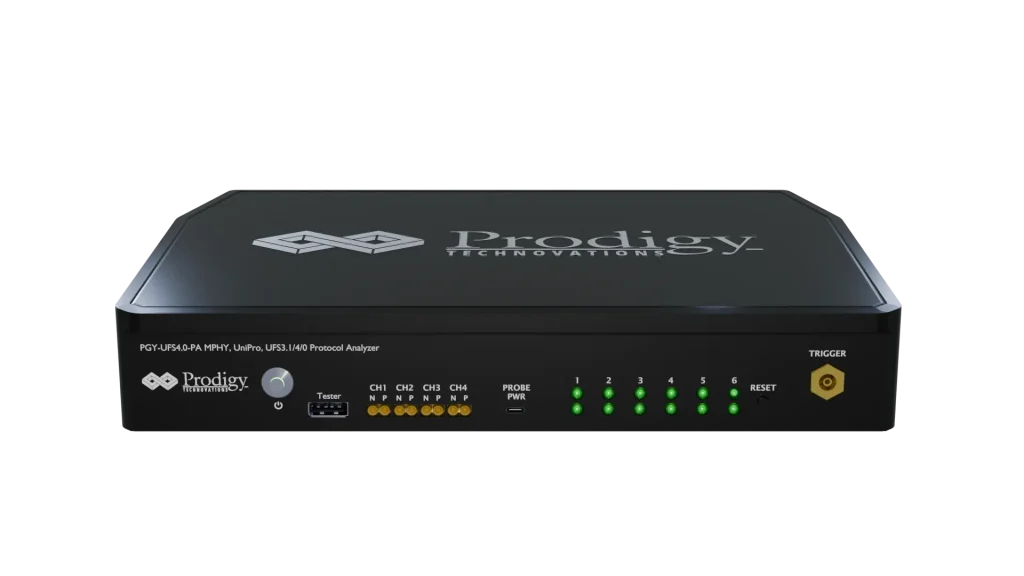

UFS 4.0/4.1 协议训练器与分析仪

• 支持 MPHY 5.0、UniPro 2.0 以及 UFS v2.1/3.1/4.0/4.1 版本
• 支持 PWM G1 至 G7 和 HS G1、2、3、4、5 速率 A 和 B 系列
• 支持一个/两个数据通道（2 个 TX 和 2 个 RX）
• 通过向主机持续传输协议数据流，可灵活捕获超大数据量，16GB 内置采集内存可现场升级至 64GB。
• 基于硬件的可调整大小的圆形缓冲区，具有前/后触发功能。
• 可灵活解码 16GB 缓冲区中的选定数据。
• 焊接式有源探头提供高信号保真度。

• 在 MPHY、UniPro 和 UFS 层进行解码。
• 基于 MPHY、UniPro 和 UFS 层数据包内容触发。
• 在触发事件处触发输出信号，可以触发示波器等其他仪器。
• 使用 USB 3.0 连接主机系统。
• 使用 GbE 接口升级硬件固件的灵活性为现场升级 FPGA 固件提供了便利。
• 解码后的数据包可导出为文本文件，以便进一步分析。
• 重量轻，可用于现场/实地测试。

UFS 协议层

UFS Layer View

PGY-UFS4.0/4.1-PA 软件可以在列表窗口中显示每个 UFS 数据包参数。右键单击可列出所有数据包参数供用户选择。用户可以对字体或背景颜色进行颜色编码，以便轻松识别每个 UFS 数据包。

PACP 和 Unipro 观点

UFS View

PGY-UFS4.0/4.1-PA 软件将 PACP 数据包分离到独立视图中，以便轻松分析电源模式更改数据包并链接到 UniPro 数据包。除了用户选择的 DL_Data 和 AFC/NACK 数据包详情外，用户还可以在 UniPro 视图中查看 MPHY 状态的 stall、prepare、sync 信息。

错误事件、搜索和过滤

Search View

PGY-UFS4.X-PA 软件进行实时解码并列出所有事件。此图显示了事件列表。用户可以轻松发现捕获的协议数据中的错误。在大容量缓冲区捕获中，定位错误极其困难。但 PGY-UFS4.X-PA 软件通过在解码捕获数据时列出事件来简化此过程。“搜索”和“筛选”允许您在协议列表窗口中直接定位错误事件或 UFS、UniPro 或 PACP 数据包。“包含筛选”和“排除筛选”使您可以轻松查看协议列表窗口中感兴趣的数据。

使用多视图进行综合协议分析

UFS Protocol Analyzer Software Multi View

PGY-UFS4.0/4.1-PA UFS 协议分析仪提供 USB3.0 接口用于主机连接。高速主机连接可实现协议数据向主机硬盘和存储器的长时间持续流传输。该软件提供多种视图，如 MPHY 视图、UniPro 视图和 UFS 视图。每个视图都列出了相应的协议数据包及其详细信息，并关联各层以便于调试。

PGY Protocol Analyzer 易于使用的界面缩短了协议分析时间。 协议解码列表的时间戳视图便于查看主机和设备之间的协议活动。 只需点击一下按钮，用户就能查看每个数据包的解码情况和预期功能。 浮动窗口软件架构允许用户在不同的监视器上查看每个协议层，便于调试。 从 UFS 到 MPHY 层的每个选定数据包的自相关性简化了调试工作

产品设置

PGY-UFS4.0/4.1-PA UFS 协议分析仪使用 mSMP Flexi 同轴电缆连接到焊接探头端子。有源探头端子由电源模块供电，该模块由 PGY-UFS4.0/4.1-PA 供电。协议分析仪通过 USB3.0 接口与主机连接。高速主机连接和 16GB 缓冲区可实现协议数据向主机固态硬盘和存储器的长时间持续流传输。该软件提供多种视图，如 MPHY 视图、UniPro 视图和 UFS 视图。每个视图都列出了相应的协议数据包及其详细信息，并关联各层以便于调试。轻便的分析仪易于在现场访问期间携带。

UFS 探测解决方案

PGY-UFS4.0/4.1-PA UFS 协议分析仪提供 USB3.0 接口用于主机连接。高速主机连接可实现协议数据向主机硬盘和存储器的长时间持续流传输。该软件提供多种视图，如 MPHY 视图、UniPro 视图和 UFS 视图。每个视图都列出了相应的协议数据包及其详细信息，并关联各层以便于调试。

PGY Protocol Analyzer 易于使用的界面缩短了协议分析时间。 协议解码列表的时间戳视图便于查看主机和设备之间的协议活动。 只需点击一下按钮，用户就能查看每个数据包的解码情况和预期功能。 浮动窗口软件架构允许用户在不同的监视器上查看每个协议层，便于调试。 从 UFS 到 MPHY 层的每个选定数据包的自相关性简化了调试工作
